HSSE-PM výkonnostní závitník SPIRAL CARBE M20 6H DIN376 - TiCN

Popis produktu

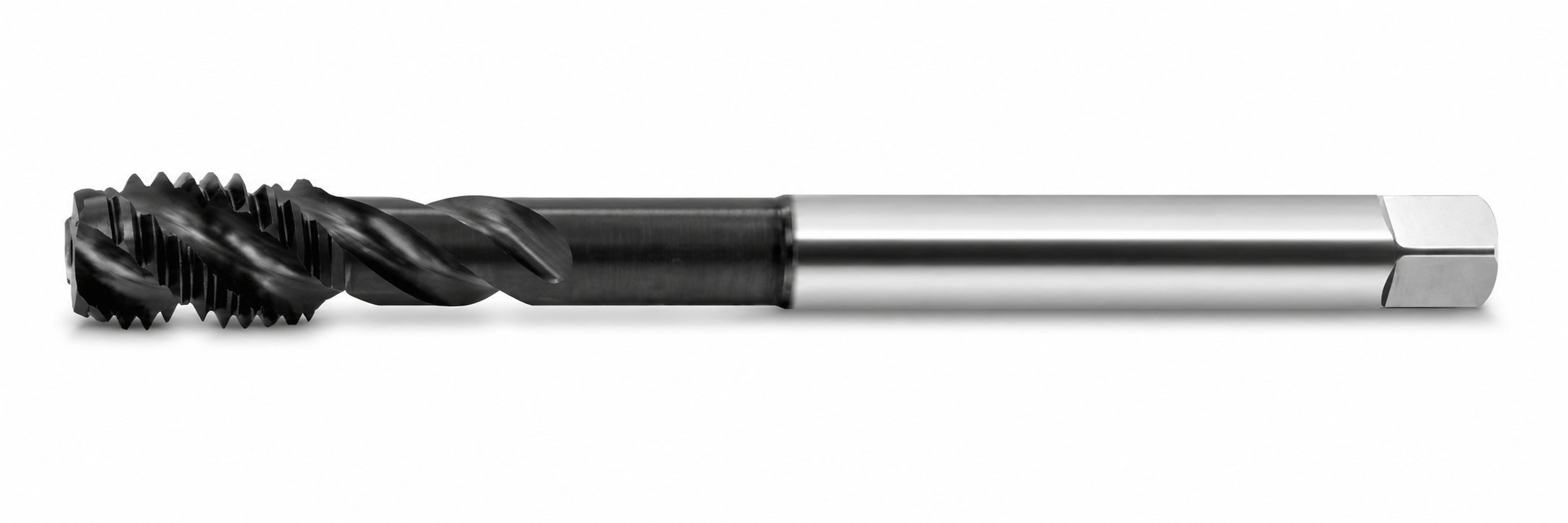

Strojní závitník M20 DIN 376 R45 se spirálovými drážkami a redukovanou stopkou je určený pro výrobu metrických závitů v neprůchozích otvorech. Spirálová geometrie odvádí třísku směrem z otvoru ven, což podporuje čistý chod nástroje a bezpečné závitování do dna otvoru. Provedení z HSS-PM zajišťuje vysokou houževnatost a stabilitu břitu, zatímco povlak TiCN zvyšuje tvrdost povrchu, snižuje tření a prodlužuje životnost nástroje.

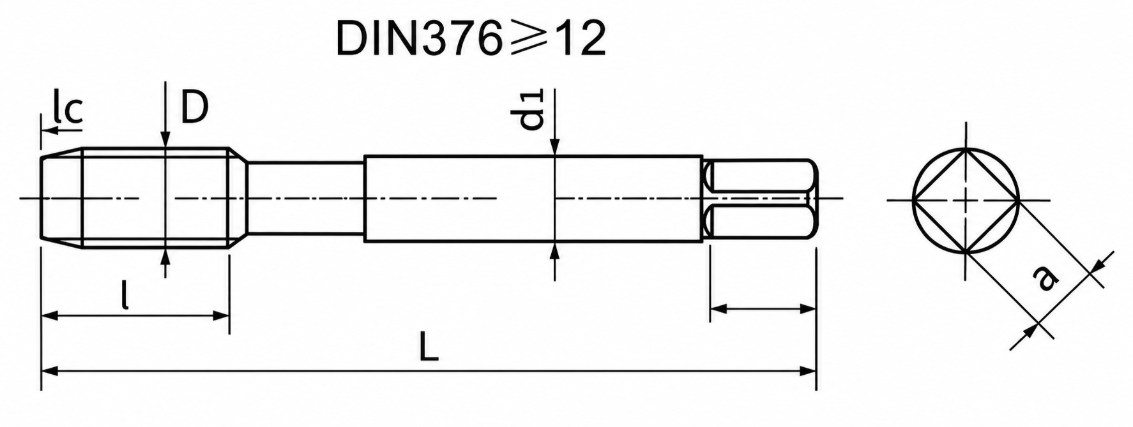

Rozměry

• Rozměr závitu: M20x2,5 ( standartní stoupání )
• Stoupání P: 2,5mm
• Tolerance závitu T: 6H
• Celková délka L: 140 mm
• Délka závitu l: 25 mm
• Délka řezného kužele lc: 2,5P
• Průměr stopky d1: 16 mm
• Čtyřhran a: 12 mm
• Počet drážek: 4
• Doporučený průměr předvrtání: 17,5 mm

Materiál HSS-PM

HSS-PM (prášková rychlořezná ocel) kombinuje vysokou tvrdost, houževnatost a odolnost proti opotřebení. Prášková metalurgie umožňuje velmi jemnou a rovnoměrnou strukturu karbidů, takže materiál dosahuje dobré stability řezné hrany i při vyšším mechanickém a tepelném namáhání. V praxi to znamená vyšší odolnost proti vylamování břitu, spolehlivější výkon a dobrou rozměrovou stabilitu při sériové výrobě závitů.

Pro závitníky je HSS-PM vhodný zejména proto, že kombinuje potřebnou houževnatost jádra s vysokou odolností řezných hran. Oproti běžné HSS oceli je typicky vhodnější pro náročnější obrábění, vyšší řezné podmínky a aplikace, kde je požadována delší a stabilnější životnost nástroje.

Povlak TiCN

TiCN (Titanium Carbon Nitride) je tvrdý otěruvzdorný povlak s nízkým koeficientem tření. Podle údajů v katalogu dosahuje tvrdosti přibližně 3 000 HV, tepelné odolnosti přibližně do 400 °C a koeficientu tření proti oceli přibližně 0,2. Povlak omezuje adhezivní i abrazivní opotřebení, snižuje tření mezi nástrojem, třískou a obráběným materiálem a pomáhá zachovat ostrost řezné hrany po delší dobu.

Pro závitování je přínosem zejména vyšší odolnost boků závitu a řezných hran proti otěru, menší sklon k nalepování obráběného materiálu a stabilnější povrch vytvořeného závitu. TiCN je proto vhodnou volbou pro produktivní obrábění ocelí a dalších technických materiálů, pokud provozní teploty odpovídají charakteru tohoto povlaku.
