Edukativní plakát samostatný - předvrtání otvorů pro závitníky A1

Popis produktu

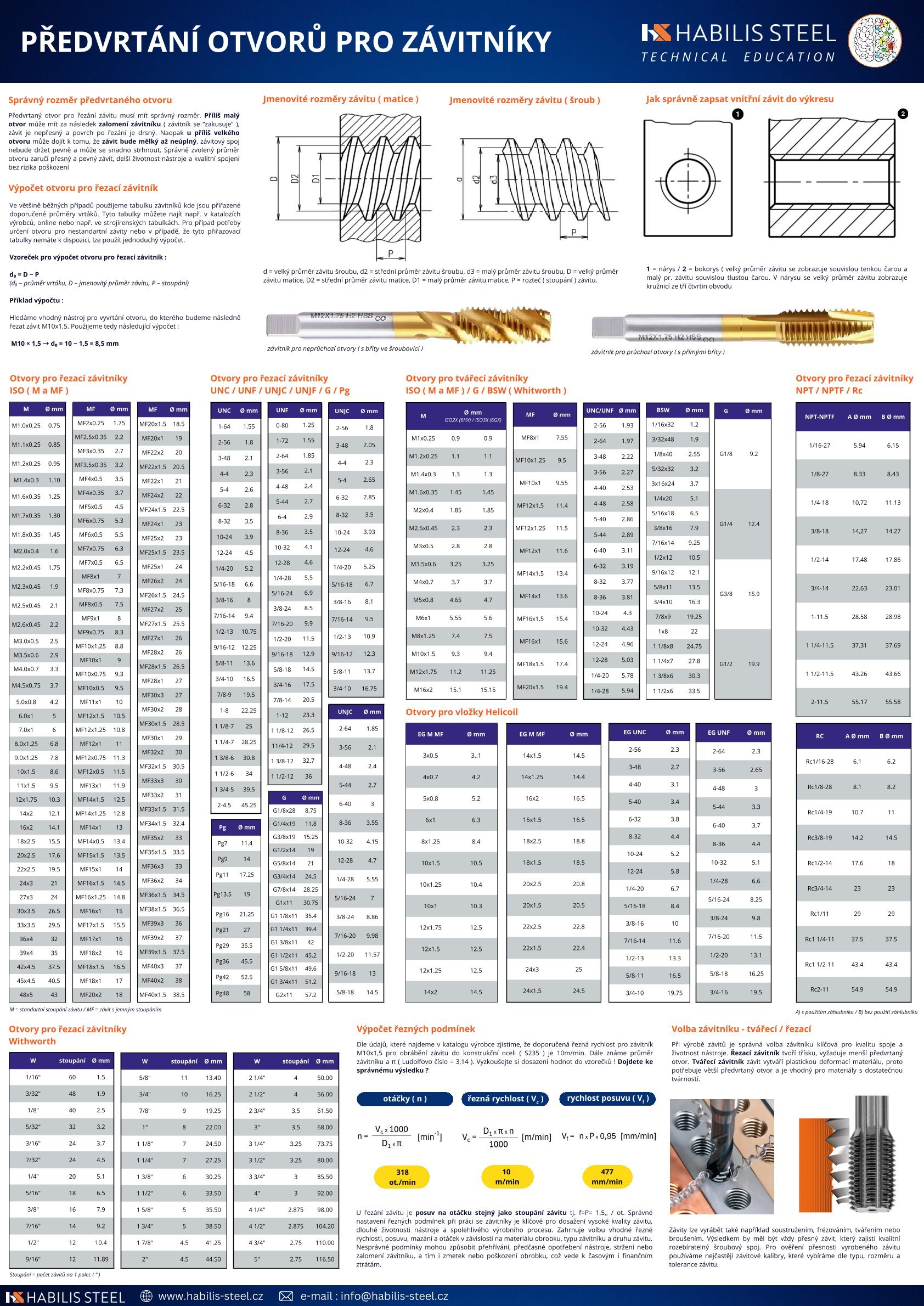

Výukový plakát Předvrtání otvorů pro závitníky nabízí praktický přehled správné přípravy otvorů před výrobou vnitřních závitů. Zaměřuje se především na volbu správného průměru předvrtaného otvoru podle typu a rozměru závitu a vysvětluje, proč je správné předvrtání důležité pro přesnost závitu, životnost závitníku a kvalitu výsledného spoje.

Hlavní část plakátu tvoří rozsáhlé tabulky doporučených průměrů otvorů pro nejčastěji používané závity. Zahrnuty jsou například metrické závity M a MF, UNC, UNF, UNJC, UNJF, G, Pg, NPT, NPTF, Rc a Whitworth, ale také doporučené otvory pro tvářecí závitníky a závitové vložky Helicoil. Díky tomu plakát slouží jako praktická pomůcka pro rychlé dohledání vhodného průměru vrtáku přímo na pracovišti.

Plakát se věnuje také rozdílu mezi řezacími a tvářecími závitníky, základním rozměrům vnitřního a vnějšího závitu a správnému zakreslení vnitřního závitu do technického výkresu. Součástí je jednoduchý vzorec pro výpočet průměru předvrtaného otvoru a praktický příklad jeho použití.

Nechybí ani část věnovaná výpočtu řezných podmínek při závitování, která na konkrétním příkladu ukazuje výpočet otáček, řezné rychlosti a rychlosti posuvu.

Hlavní přínosy plakátu:

• přehled doporučených průměrů otvorů pro běžné typy závitů,
• rychlá orientace při volbě vhodného průměru vrtáku,
• tabulky pro řezací i tvářecí závitníky,
• doporučené otvory pro závitové vložky Helicoil,
• vysvětlení rozdílu mezi řezacím a tvářecím závitníkem,
• jednoduchý výpočet průměru předvrtaného otvoru,
• znázornění základních rozměrů vnitřního a vnějšího závitu,
• ukázka správného zakreslení závitu do technického výkresu,
• praktický příklad výpočtu řezných podmínek při závitování.

Plakát je zaměřen především na praktickou orientaci při vrtání otvorů a následné výrobě závitů. Vhodný je do odborných učeben, školicích center, dílen, nástrojáren i výrobních provozů, kde může sloužit jako rychlá a názorná pomůcka při výběru správného vrtáku a závitníku.
